📌 Introducción
El ZKTeco X7 es uno de los sistemas de control de acceso más utilizados en pequeñas y medianas instalaciones debido a su facilidad de configuración, bajo costo y confiabilidad.
En esta guía completa aprenderás cómo instalarlo, configurarlo paso a paso, programarlo correctamente y solucionar errores comunes, incluso si nunca instalaste uno antes.
📖 Índice
- ¿Qué es el ZKTeco X7?
- Especificaciones técnicas
- Características principales
- Contenido de la caja
- Instalación paso a paso
- Diagramas de conexión
- Configuración inicial
- Registro de usuarios
- Configuración avanzada
- Solución de problemas
- Ventajas y desventajas
- Casos de uso
- Mantenimiento
- Errores comunes
- Diferencias con otros modelos
- Preguntas frecuentes

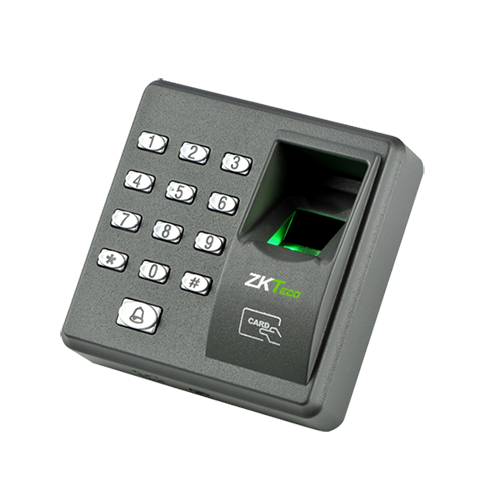

🧠 ¿Qué es el ZKTeco X7?
El ZKTeco X7 es un dispositivo de control de acceso autónomo, diseñado para gestionar entradas mediante:
- Huella digital
- Tarjeta RFID
- Contraseña numérica
No necesita computadora para funcionar (aunque puede integrarse en sistemas más grandes).
⚙️ Especificaciones técnicas
- Capacidad de usuarios: hasta 1000–2000 usuarios
- Registros de huellas: hasta 1000
- Tarjetas RFID: 1000+
- Tiempo de verificación: <1 segundo
- Alimentación: 12V DC
- Relé de salida para cerradura eléctrica
- Sensor de puerta
- Botón de salida
⭐ Características principales
✔ Multimétodo de acceso (huella, tarjeta, PIN)
✔ Instalación sencilla
✔ Bajo consumo energético
✔ Compatible con cerraduras electromagnéticas
✔ Sistema autónomo sin PC
✔ Alarmas básicas de seguridad
📦 Contenido de la caja
- Dispositivo ZKTeco X7
- Tornillos de montaje
- Manual básico
- Tarjetas RFID (según versión)
- Cableado de conexión
🔧 Instalación paso a paso
🧱 1. Ubicación del dispositivo
Instalar a:
- 1.2 a 1.5 metros del suelo
- Lugar seco
- Sin exposición directa al sol
🔌 2. Diagrama de conexiones básico
El sistema se conecta a:
- Fuente 12V DC
- Cerradura eléctrica
- Botón de salida
- Sensor de puerta
⚡ 3. Alimentación correcta
Usar fuente estable de 12V 2A mínimo.
⚠️ Error común: usar fuentes genéricas provoca reinicios.
🔒 4. Conexión del electroimán
- COM → positivo fuente
- NO/NC → cerradura (depende del tipo)
📌 Si es electroimán: normalmente se usa NC.
🚪 5. Botón de salida
Conectar en terminal PUSH BUTTON.
Función:
- Abre la puerta manualmente desde adentro.
🧲 6. Sensor de puerta
Permite detectar:
- Puerta abierta
- Puerta cerrada
- Alarmas de seguridad
🚀 Primer encendido
Al encender:
- El sistema inicia en modo standby
- Debes ingresar modo administrador
- Configurar usuario maestro
🔑 Cambiar contraseña de administrador
Ruta típica:
* → # → 8Luego:
- Ingresar contraseña nueva
- Confirmar
👤 Registrar usuarios
👆 Registrar huella
- Entrar modo admin
- Seleccionar “Add Finger”
- Colocar dedo 3 veces
- Confirmar
💳 Registrar tarjeta RFID
- Entrar menú admin
- “Add Card”
- Acercar tarjeta
- Guardar
🔢 Registrar contraseña
- “Add Password”
- Ingresar PIN
- Confirmar
❌ Eliminar usuarios
Opciones:
- Por ID
- Por huella
- Por tarjeta
⏱️ Configurar tiempo de apertura
Recomendado:
- 3 a 5 segundos
Esto evita:
- Aperturas muy largas
- Fallas de seguridad
🔐 Modos de autenticación
Puedes configurar:
- Solo huella
- Huella + tarjeta
- Huella + PIN
- Multimodo (más seguro)
🚨 Configurar alarmas
El sistema puede activar alarmas por:
- Puerta forzada
- Intentos fallidos
- Manipulación del equipo
🧩 Solución de problemas
❌ No abre la puerta
✔ Revisar relé
✔ Verificar fuente 12V
✔ Revisar cerradura
❌ No reconoce huella
✔ Limpiar sensor
✔ Re-registrar huella
✔ Evitar dedos húmedos
❌ No enciende
✔ Fuente defectuosa
✔ Cableado invertido
❌ Tarjetas no funcionan
✔ Verificar formato RFID
✔ Reprogramar usuarios
👍 Ventajas del ZKTeco X7
- Fácil instalación
- Bajo costo
- Autónomo
- Compatible con múltiples accesos
- Ideal para pequeñas empresas
👎 Desventajas
- No tiene conectividad avanzada en algunos modelos
- Interfaz limitada
- No ideal para grandes corporaciones
🏢 Casos de uso
- Oficinas pequeñas
- Depósitos
- Consultorios
- Casas particulares
- Locales comerciales
📍 Dónde instalarlo
- Entrada principal
- Puertas internas restringidas
- Áreas de seguridad
🛠️ Mantenimiento
✔ Limpieza semanal del sensor
✔ Revisar conexiones cada 3 meses
✔ Evitar humedad
✔ Revisar fuente de poder
⚠️ Errores comunes
- Usar fuente incorrecta
- Mala polaridad
- No registrar admin
- Montaje en exterior sin protección
- Cableado largo sin protección
🔄 Diferencias con otros modelos ZKTeco
| Modelo | Características |
|---|---|
| X7 | Básico, autónomo |
| F18 | Más avanzado, con red |
| K40 | Pantalla mejorada |
| iClock | Gestión empresarial |
📥 “Descarga rápida de configuraciones”
| Función | Teclas |
|---|---|
| Cambiar admin | * → # → 8 |
| Registrar usuario | * → # → 1 |
| Registrar tarjeta | * → # → 3 |
| Eliminar usuario | * → # → 2 |
| Borrar todos | * → # → 9 |
| Configurar apertura | * → # → 4 |
❓ Preguntas frecuentes
¿El ZKTeco X7 funciona sin internet?
Sí, es completamente autónomo.
¿Se puede usar en casas?
Sí, es ideal para puertas residenciales.
¿Cuántos usuarios soporta?
Depende del firmware, entre 1000 y 2000.
¿Es seguro?
Sí, pero se recomienda combinar con cerradura de calidad.
🧾 Conclusión
El ZKTeco X7 es una solución práctica y económica para control de acceso básico. Con una instalación correcta y configuración adecuada, puede funcionar de forma estable durante años.
